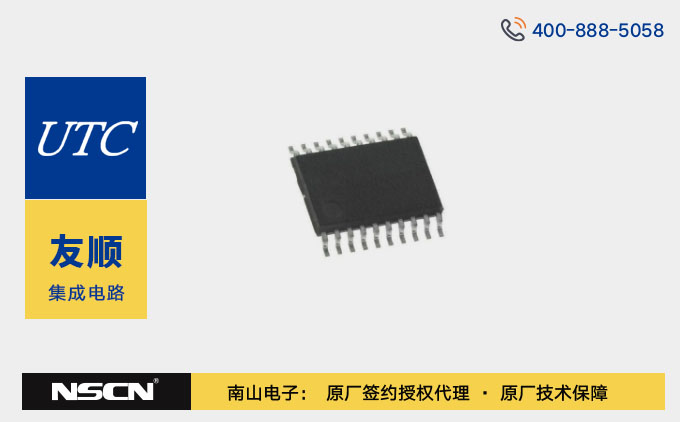

U74LVC245G：替代SN74LVC4245APW和74LVC4245APW的國產總線收發器

總線收發器作為數據交互的核心橋梁，其兼容性、穩定性及性價比備受工程師關注。UTC 友順推出的U74LVC245G：替代 SN74LVC4245APW 和 74LVC4245APW 的國產總線收發器，作為一款高性能雙電源 8 路總線收發器，憑借與 TI SN74LVC4245APW、NXP 74LVC4245APW 完全兼容的功能特性及電氣參數，成為混合電壓系統中替代國際品牌的理想方案。盡管其封裝形式為 TSSOP-20，與 TI/NXP 型號的 TSSOP24 存在差異，但通過合理的設計調整，仍能實現高效替代。

U74LVC245G 是一款支持雙向異步通信的 8 位總線收發器，具備同相三態輸出功能，可在 3.3V 與 5V 總線之間實現無縫數據傳輸。其設計初衷是解決多電壓域系統中總線電平轉換與信號隔離的難題，支持 A、B 兩端獨立供電（電壓范圍 1.65V~5.5V），允許兩端以不同電壓工作，完美適配 3V 微控制器與 5V 外設的連接場景。

U74LVC245G核心優勢：

1. 雙向異步通信，靈活適配多場景
   U74LVC245G 支持非對稱數據傳輸，無需時鐘同步，可在異步總線（如并行數據總線、I/O 擴展接口）中實現高效數據交互。其典型傳輸延遲僅 12ns（5V 供電時），確保高速信號的穩定傳輸，滿足實時控制、高速數據采集等場景需求。
2. 寬電壓范圍，無縫對接混合系統
   器件 A、B 兩端電源電壓（VCCA、VCCB）可獨立設置，支持 1.65V~5.5V 全范圍輸入輸出，兼容 LVTTL/LVCMOS 電平標準。無論是 3.3V 的 MCU 與 5V 的 FPGA 互聯，還是 5V 外設與 1.8V 邏輯電路的通信，U74LVC245G 均能通過自適應電平轉換實現可靠連接。
3. 低功耗設計，提升系統能效
   在待機模式（OE = 高電平）下，器件靜態電流僅 1μA（25℃時），有效降低系統待機功耗；工作時典型輸入漏電流小于 1μA，避免總線負載過大，適合電池供電設備或?qū)拿舾械那度胧较到y(tǒng)。
4. 高抗干擾能力，保障信號完整性
   輸出端集成總線保持電路，可鎖定未驅動輸入引腳的電平狀態，防止噪聲干擾導致的誤觸發；同時支持熱插拔保護，避免插拔過程中電壓尖峰對器件的損壞，提升系統可靠性。
5. 功能全兼容，替代方案靈活
   U74LVC245G 的封裝TSSOP-20，TI SN74LVC4245APW、NXP 74LVC4245APW的封裝TSSOP24。盡管封裝不同，U74LVC245G 的引腳定義與電氣參數與 TI/NXP 型號完全一致。通過以下兩種方式可實現替代：
   PCB 布局調整：在原有 TSSOP24 焊盤基礎上，僅需連接 20 個有效引腳，多余的 4 個引腳懸空或接地；
   轉接板設計：使用定制化轉接板將 TSSOP20 轉換為 TSSOP24 封裝，實現物理兼容。

U74LVC245G引腳圖：

U74LVC245G參數：

南山電子是UTC友順公司授權代理商，歡迎咨詢選購友順U74LVC245G，如需產品詳情、選型指導或樣品申請，歡迎通過在線客服聯系，獲取原廠品質保障與高效服務，助力降低供應鏈風險、提升項目性價比。
