立隆 VES470M系列貼片鋁電解電容選型資料/型號推薦/免費樣品申請

發布時間：2025-05-07 品牌：立隆(LELON) 瀏覽量：15

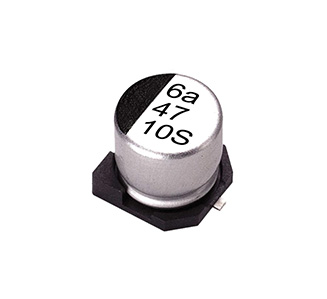

VES470M系列屬于立隆VES系列貼片型鋁電解電容器，型號“VES470M”中，“470”代表額定靜電容量47μF（微法拉），“M”表示容量容許誤差±20%。該系列專為高密度PCB設計打造，尺寸覆蓋4φ~6.3φ，高度僅4.5~5.3mm，是緊湊型電路布局的理想選擇。其核心優勢在于兼顧小型化與長壽命，支持105℃環境下1000小時穩定運行，滿足嚴苛工況下的可靠性要求，同時通過RoHS與AEC-Q200認證，兼具環保屬性與汽車電子級品質。


型號解析（以VES470M1CTR-0605為例）

  • VES系列：產品系列名，代表貼片型鋁電解電容器；
  • 470：額定容量47μF（代碼規則：前兩位為有效數字，第三位為10的冪次，“470”即47×10?=47μF）；
  • M：容量誤差±20%；
  • 1C：額定電壓16V（1C對應16V，1A=10V，0J=6.3V）；
  • TR：編帶包裝，適合自動化貼裝；
  • 0605：尺寸代碼（06=φ6.3mm，05=L=5.3mm）。

應用場景：

  1. 消費電子：輕薄設備的優選方案

    在智能手機、平板電腦、可穿戴設備中，VES470M系列憑借4.5mm的超薄高度與小體積，適配電池周邊濾波、電源轉換電路，助力設備輕量化設計，同時通過寬溫特性應對高低溫使用環境（如戶外設備）。

  2. 汽車電子：嚴苛環境下的穩定保障

    得益于AEC-Q200認證，該系列可應用于汽車儀表盤、ADAS（高級駕駛輔助系統）、車載充電器等模塊。105℃長壽命與低阻抗特性，確保在發動機艙高溫、振動環境下持續穩定工作，降低電路故障風險。

  3. 工業控制與電源設備

    在工業PLC、變頻器、開關電源中，VES470M系列支持高密度功率電路布局，其高紋波電流能力有效濾除高頻噪聲，提升系統抗干擾能力；同時，寬溫工作范圍適應工業現場復雜的溫度變化。


型號推薦：

型號 耐壓電壓(V) 電容值(μF) 直徑 長度 紋波電流(mA) 工作溫度(°C) 特性
VES470M0JTR-0504 6.3V 47μF 5mm 4.5mm 32mA 105°C Standard
VES470M0JTR-0505 6.3V 47μF 5mm 5.3mm 36mA 105°C Standard
VES470M1ATR-0604 10V 47μF 6.3mm 4.5mm 40mA 105°C Standard
VES470M1ATR-0605 10V 47μF 6.3mm 5.3mm 43mA 105°C Standard
VES470M1CTR-0604 16V 47μF 6.3mm 4.5mm 44mA 105°C Standard
VES470M1CTR-0605 16V 47μF 6.3mm 5.3mm 47mA 105°C Standard
VES470M1ETR-0604 25V 47μF 6.3mm 4.5mm 57mA 105°C Standard
VES470M1ETR-0605 25V 47μF 6.3mm 5.3mm 60mA 105°C Standard

南山電子是立隆電子（Lelon）授權代理商，歡迎咨詢選購立隆VES470M系列貼片鋁電解電容，如需更多產品信息與選型指南，請聯系客服電話400 888 5058或者聯系網站客服。
