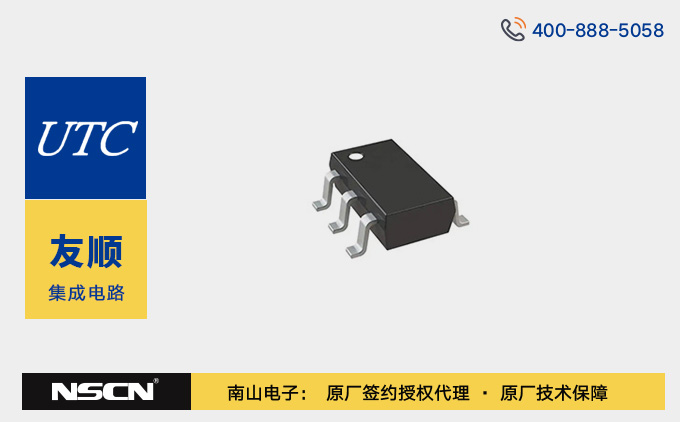

替代 TI SN74LVC1G14DBVR 的可靠選擇：UTC 友順 U74LVC1G14

在電子電路設計中，單路施密特觸發反相器是實現信號整形與噪聲抑制的關鍵器件。TI 的 SN74LVC1G14DBVR 憑借其穩定的性能，在消費電子、工業控制、物聯網等領域應用廣泛。然而，面對日益復雜的供應鏈環境與成本優化需求，尋找一款電氣性能等效、封裝兼容且具備差異化優勢的替代方案成為工程師的重要課題。本文將詳細解析 UTC 友順 U74LVC1G14 的核心特性，論證其作為 SN74LVC1G14DBVR 理想替代方案的技術可行性。

核心優勢：參數對標與技術適配

• 1.電氣性能高度一致
  • 邏輯功能：完全實現 \(Y = \overline{A}\)，通過施密特觸發遲滯特性（正負閾值電壓 \(V_{T+}/V_{T-}\) 差異）濾除噪聲，保障信號穩定性。
  • 電壓范圍：1.65V~5.5V 寬工作電壓，兼容低功耗單片機（1.8V）與工業 5V 系統，支持跨電壓域應用。
  • 輸出驅動：3.0V 時提供 ±24mA 驅動電流，直接驅動中等負載，無需額外緩沖電路。
  • 閾值匹配：以 3.0V 為例，\(V_{T+}=1.5V~1.87V\)，\(V_{T-}=0.84V~1.17V\)，滯后電壓 0.56V~0.87V，與 TI 產品觸發特性完全一致。
• 2.封裝兼容，無縫替換
  • 引腳定義：SOT-23-5 封裝（AE5）與 SN74LVC1G14DBVR（DBV）完全一致（1 腳 NC、2 腳輸入 A、3 腳 GND、4 腳輸出 Y、5 腳 VCC），支持 pin-to-pin 替換，無需修改 PCB 布局。
  • 封裝選項：額外提供 SOT-25、SOT-353、SOT-553 等小尺寸封裝，適配高密度電路板。
• 3.低功耗與可靠性增強
  • 靜態功耗：最大靜態電流 \(I_{CC}=10μA\)，適合電池供電設備（如物聯網、便攜電子）長期運行。
  • 保護特性：內置電源斷電保護電路，防止斷電時輸入浪涌損壞芯片，提升工業場景可靠性。
  • 溫度范圍：-40°C~+125°C 工業級工作溫度，滿足車載、戶外等高/低溫環境需求。
• 4.動態特性優化
  • 傳播延遲：3.0V~3.6V、\(C_L=50pF\) 時，典型延遲 4.5ns，適配高速數字系統信號邊沿要求。
  • 輸入電容：典型值 5pF，降低前級驅動負載，提升高頻信號傳輸效率。

應用場景：全領域適配

• 消費電子：音頻信號整形、便攜式設備低功耗設計。
• 工業控制：抑制 EMI 干擾，穩定傳輸開關量信號（限位開關、傳感器接口）。
• 物聯網/嵌入式：跨電壓域接口調理（如 3.3V MCU 與 5V 外設），滿足低功耗節點需求。
• 汽車電子：應對高溫、電壓波動場景，保障 ADAS、儀表盤信號鏈穩定。

UTC U74LVC1G14 以電氣等效、封裝即插即用、低功耗高可靠的核心優勢，成為替代 TI SN74LVC1G14DBVR的理想選擇。工程師可直接替換無需改板，企業能降低供應鏈風險與成本。南山電子是UTC友順公司授權代理商，歡迎咨詢選購UTC 友順 U74LVC1G14，如需產品更多信息或選型支持，請聯系網站在線客服。
