            貼片繞線電感

            規格書下載(PDF)

            貼片繞線電感

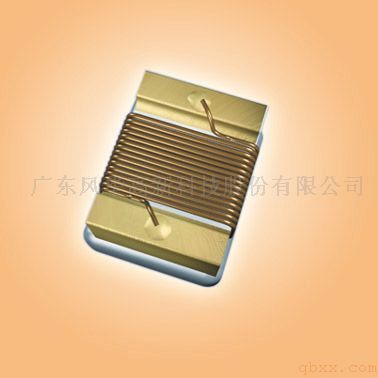

            貼片繞線電感 WIRE WOUND CHIP INDUCTORS

            也被稱為繞線貼片電感,片式繞線電感或貼片線繞電感等。
            繞線型貼片式電感器是對傳統電感器進行技術改進,縮小體積,把引線改為適合表面貼裝的端電極結構,是采用高精度的線圈骨架及高超的繞線技術相結合的完美結合物。適合于各種高頻回路,抑制各種高頻雜波。

            了解貼片繞線電感價格、規格、型號參數,尋找風華貼片繞線電感代理商、AVX電感代理商、TDK電感代理商、批發商及小批量貼片繞線電感零售電話、查看貼片繞線電感代理證書,請聯系南京南山客服電話400 888 5058

            風華貼片繞線電感導購

            特性介紹

            體積小,適合高密度表面貼裝;

            采用端電極結構,很好地抑制了引線引起的寄生元件效應,具有高可靠性;

            優良的耐焊接性和焊接性;

            更好的頻率特性和更強的抗干擾能力。

            風華貼片繞線電感的精度、直流電阻、額定電流、感量范圍及額定功率等主要參數范圍

            誤差/精度:±0.3nH,±0.5nH,5%,10% ,20%

            直流電阻:0.05歐姆~1.8歐姆

            額定電流:150~500mA

            感量范圍:0.047uH~270uH

            額定頻率:50~100M(Hz)

            風華貼片繞線電感的規格與型號命名方法

            FHW 0805 UC 068 J G T

            1、產品代號:FHW

            2、封裝尺寸:風華貼片繞線電感常規封裝共5個,0805表示該繞線電感的長度為2.0mm、寬度為1.2mm。其它可選封裝尺寸包括:
            0402:1.0mm*0.5mm
            0603:1.6mm*0.8mm
            0805:2.0mm*1.2mm
            1008:2.5mm*2.0mm
            1210:3.2mm*2.5mm
            1812:4.5mm*3.2mm

            3、繞線電感材料代號:風華繞線貼片電感所選用的材料有兩種:陶瓷芯繞線電感用UC或HC代表;鐵氧體芯繞線電感用UF或IF代表。

            4、感量:風華繞線電感的電感量表示仍然采用三位數表示法,但是與貼片電容電阻的三位數表示法有較大不同,需要注意以下三點:
            4.1、感量單位是nH
            4.2、N表示0.0nH,適用于較小感量值的標識
            4.3、R表示0.0uH,適用于較大感量值的表示。和貼片電容電阻等產品表示方法較大不同。
            4.4、大于1000nH的表示方法采用詳見下面的例子:
            舉例說明風華繞線電感感量值的讀法和含義:
            1N0:1.0nH
            010:10nH
            R10:0.01uH=100nH(百位范圍內的電感量表示方法)
            1R0:1uH=1000nH(千位范圍內的電感量表示方法)
            100:10uH=10 000nH(萬位內的表示方法)
            101:10 0 000nH
            102:10 00 000nH

            5、誤差精度:F:±1%;G:±2%;J:±5%;K:±10%;M:±20%;

            6、繞線電感電極代號:G:gold;S:TIN

            7、包裝方式:T:卷帶盤裝;B:散裝。

            南京南山半導體介紹

            風華貼片繞線電感是風華電感等全系列產品代理商南京南山的主打產品之一,自2003年1月代理銷售風華全系列產品以來,南京南山堅持原廠渠道進貨,為國內眾多合作伙伴提供安全可靠、供貨及時穩定、品種型號豐富、針對性備貨以及標準化的物流、跟單流程,贏得了業內廣泛贊譽,被眾多同行學習借鑒。目前南京南山 已經成為風華全國十大授權代理商經銷商之一,市場除了上海、蘇州、南京、合肥、常州、無錫等華東地區主要市場,在長春,沈陽、山東青島、煙臺、重慶、成 都、西安、鄭州、等全國各主要市場均有大量穩定客戶,而華南地區作為南京南山的主要市場之一,特別成立了深圳分部,并在深圳設立了大型現貨倉庫,與南京倉 庫配合,為各地企業提供全國客戶提供快速現貨服務。

            關于最小包裝數量

            0402貼片繞線電感(5K/盤);0603貼片繞線電感(4k/盤);0805貼片繞線電感(3k/盤);1008~1812封裝(2k/盤)
