            風華貼片壓敏電阻選型指南

            風華貼片壓敏電阻的研發能力

            2002年風華高科率先在國內自主開發多層片式壓敏電阻器并形成產業化,期間獲得國家經貿委資金扶助并形成規?;a。
            2008年風華高科率先在國內自主開發出高性能高耐能通信用多層片式壓敏電阻器,獲得信產部資金資助,通過了省科委鑒定并形成規?;a。
            2008年底,根據多層片式壓敏電阻器的發展方向和市場需求,風華高科又在國內率先推出超低電壓(DC:3.3V)、超低電容量(15pF)、超低泄漏電流( 0.1µA)多層片式壓敏電阻器,形成規?;a。
            風華高科現能生產三大系列:普通型、高耐能型、高速(低容量)型,一千多種規格多層片式壓敏電阻器產品,年生產能力達10億只

            風華高科貼片熱敏電阻器


            風華貼片壓敏電阻型號識別方法:

            型號實例::FPV160808G3R3PMT ;FPV160808S180PMT070
            識別方法:
            貼片壓敏電阻命名方法
            ① FPV—風華片式壓敏電阻器
            ②規格尺寸:  (長×寬×厚)
            ③產品系列:  G(通用系列)、E(高耐能系列)、S(高速系列)
            ④直流工作電壓Vdc
            ⑤端頭:  P、S
            ⑥壓敏電壓誤差:  K、L、M
            ⑦包裝: B散包裝、 T編帶
            ⑧特殊需要,對于S型超低容量系列的容量標注

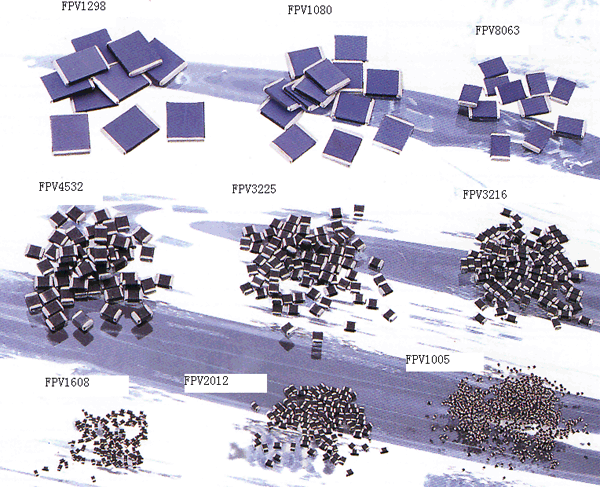

            風華壓敏電阻器產品性能表


            類別 直流工作電壓 壓敏電壓 限制電壓 能量耐量 峰值電流 容量@1MHz
            FPV1005 3.3~18V 5~120V 10~40V 0.05J 20A 2.3~300pF
            FPV1608 3.3~68V 5~120V 10~130V 0.05~0.1J 20~30A 2.3~300pF
            FPV2012 3.3~30V 5~42V 10~65V 0.05~0.1J 20~30A 25~600pF
            FPV3216 3.3~68V 5~86V 10~130V 0.1~0.4J 35~120A 60~1200pF
            FPV3225 18~68V 25~86V 38~135V 1.5J 280~300A 360~1000pF
            FPV4532 18~68V 25~86V 38~135V 2.5J 500A 450~1500pF
            FPV5750 18~68V 25~86V 38~135V 2.5J 600A 700~4000pF
            FPV8063 14~385V 18~470V 36~775V 0.3~9.6J 400A 45~1750pf
            FPV1080 14~615V 18~750V 36~1240V 0.8~36J 1200A 55~5000pF

            高耐能壓敏電阻選型參考:

            (1)通用系列(G):其工作電壓寬、可靠性高。主要用在一般情況下IC,電源I/O接口的ESD、EFT的浪涌保護。
            一 般 特 性 :
            ◎ 芯片尺寸:從1005到3216
            ◎ 薄膜和高精密技術
            ◎ 專為表面按裝設計無引腳SMD式結構
            ◎ 額定工作直流電壓3.3V~68V
            ◎ 額定能量最高到0.1焦耳
            ◎ 低抑制電壓、高能量吸收
            ◎ 低感量、快速反應
            ◎ 對電路電壓的高穩定性
            ◎ 優良的溫度系數
            ◎ 造合自動插取設備,可以帶裝
            ◎ 良好的焊接性能

            2)高耐能系列(E):其通流量大,吸收功率大、響應速度快。專為吸收電路中存在的能量較大的瞬態電壓噪聲而設計的
            一 般 特 性 :
            ◎ 芯片尺寸:從3216到1298
            ◎ 薄膜和高精密技術
            ◎ 專為表面按裝設計無引腳SMD式結構
            ◎ 額定工作直流電壓3.3V~615V
            ◎ 額定能量最高到36焦耳
            ◎ 低抑制電壓、高能量吸收
            ◎ 低感量、快速反應
            ◎ 對電路電壓的高穩定性
            ◎ 優良的溫度系數
            ◎ 造合自動插取設備,可以帶裝
            ◎ 良好的焊接性能

            (3)低容量高速系列(S):其容量非常低反應速度非???。高速系列產品為高速數據線和其它高頻領域提供ESD和EFT保護
            一 般 特 性 :
            ◎ 芯片尺寸:從1005到2012
            ◎ 薄膜和高精密技術
            ◎專為表面按裝設計無引腳SMD式結構,防治ESD
            ◎ 低抑制電壓、高能量吸收
            ◎ 低電容量(2.0pF);低壓敏電壓(4V)
            ◎對電路電壓的高穩定性
            ◎ 優良的溫度系數,低漏電流(直流工作電壓下漏流小于0.1 uA )
            ◎ 高絕緣阻抗
            ◎造合自動插取設備,可以帶裝
            ◎良好的焊接性能
            ◎通過 IEC61000-4-2 Level 4 (15KV/8KV)

            貼片壓敏電阻主要參數

                 1、壓敏電壓:在規定的環境條件(25℃)下,疊層片式壓敏電阻器通過     規定的電流(1mA)所測得的的電壓降,標稱壓敏電壓通常為1mA直流電流所對應的電壓
                 2、限制電壓:在規定的環境條件(25℃)下,通過規定脈沖為(8/20μs)和規定的峰值電流下,元件兩端產生的峰值電壓。
                 3、峰值電流:在規定的環境條件(25℃)下,通過規定的脈沖電壓波形(8/20μs),保證疊層片式壓敏電阻器正常工作所允許施加最大電流。這個脈沖可以施加在元件任意一端。
                 4、能量耐量:在單個規定的脈沖波形(10/1000μs)下,保證疊層片式壓敏電阻器正常工作時,其所能承受的最大的脈沖能量。
                 5、漏電流:在規定的環境條件(25℃),在元件兩端施加元件的直流工作電壓所測得的電流值。
                 6、電容量:這是元件在規定頻率(1MHz)和測試電壓(0.5V)下的  電容量。

            貼片壓敏電阻壓敏電壓選取公式

            工作電壓選擇:MLV工作電壓≧系統工作電壓
                    DC:V1mA=aUdc/(1-b)(1-c) ≈1.5Udc
                    AC:V1mA=    aUac/(1-b)(1-c) ≈2.2Udc
            通流量,能量耐量的選擇:應大于沖擊源預定的最大的沖擊電流,最大沖擊能量。
            限制電壓的選擇:應小于被保護電路允許的最大工作電壓(沖擊耐壓值)
            電容量的選擇:不能對高速數據傳輸線和信號線產生干擾和破壞。USB2.0接口,C<4pF,USB1.1接口, C<10pF,無線電裝置C<50pF,音頻、視頻系統C<200pF。
