AVX貼片鉭電容簡述
貼片鉭電容(以下簡稱鉭電容)作為電解電容器中的一類。廣泛應用于各類電子產品，特別是一些高密度組裝，內部空間體積小產品，如手機、便攜式打印機 。 鉭電容是一種用金屬鉭（Ｔa）作為陽極材料而制成的，按陽極結構的不同可分為箔式和鉭燒粉結式兩種。在鉭粉燒結式鉭電容中，又因工作電解質不同，分為固體電解質鉭電容(Solid Tantalum)和非固體電解質鉭電容。 其中，固體鉭電解電容器用量最大。鉭電容由于使用金屬鉭做介質，不需要像普通電解電容那樣使用電解液。另外，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，所以本身幾乎沒有電感，但同時也限制了它的容量。
Taj系列貼片鉭電容是AVX公司生產的一種貼片封裝的鉭電解電容，是電子市場上最常見的一種型號。
固體鉭電容特性
優點：
體積小 由于鉭電容采用了顆粒很細的鉭粉，而且鉭氧化膜的介電常數ε比鋁氧化膜的介電常數高，因此鉭電容的單位體積內的電容量大。
使用溫度范圍寬，耐高溫 由于鉭電容內部沒有電解液，很適合在高溫下工作。一般鉭電解電容器都能在－50℃~100℃的溫度下正常工作，雖然鋁電解也能在這個范圍內工作，但電性能遠遠不如鉭電容。
壽命長、絕緣電阻高、漏電流小 鉭電容中鉭氧化膜介質不僅耐腐蝕，而且長時間工作能保持良好的性能
容量誤差小
等效串聯電阻小(ESR),高頻性能好
缺點：
耐電壓不夠高
電流小
價格高
貼片鉭電容封裝、尺寸 封裝尺寸：毫米（英寸）
AVX 常規系列(TAJ)貼片鉭電容：容量和額定電壓(字母表示封裝大小)
|
電容量
|
85°C時DC額定電壓（VR）
|
|
μF
|
Code
|
2.5V (e)
|
4V (G)
|
6.3V (J)
|
10V (A)
|
16V (C)
|
20V (D)
|
25V (E)
|
35V (V)
|
50V (T)
|
|
0.10
0.15
0.22
|
104
154
224
|
|
|
|
|
|
|
|
A
A
A
|
A
A/B
A/B
|
|
0.33
0.47
0.68
|
334
474
684
|
|
|
|
|
|
|
A
A
|
A
A/B
A/B
|
B
B/C
B/C
|
|
1.0
1.5
2.2
|
105
155
225
|
|
|
|
|
A
|
A
A
A/B
|
A
A/B
A/B
|
A/B
A/B/C
A/B/C
|
B/C
C/D
C/D
|
|
3.3
4.7
6.8
|
335
475
685
|
|
|
A
|
A
A
|
A/B
A/B
A/B
|
A/B
A/B
A/B/C
|
A/B
B
B/C
|
B/C
B/C/D
C/D
|
C/D
D
D
|
|
10
15
22
|
106
156
226
|
|
|
A
A
A
|
A
A/B
A/B
|
A/B/C
A/B/C
B/C/D
|
B/C
B/C
B/C/D
|
C/D
C/D
C/D
|
C/D/E
C/D
D/E
|
D/E
E
V
|
|
33
47
68
|
336
476
686
|
A
A
|
A
A
B
|
A
A/B/C
B/C
|
A/B/C
B/C
B/C
|
B/C/D
C/D
C/D
|
C/D
C/D/E
D/E
|
D/E
D/E
E/V
|
D/E/V
E/V
V
|
|
|
100
150
220
|
107
157
227
|
B
B
B/D
|
B
B/C
B/C/D
|
B/C
C/D
C/D/E
|
C/D
C/D/E
D/E
|
D/E
D/E/V
E/V
|
D/E/V
E/V
|
V
|
|
|
|
330
470
680
|
337
470
680
|
D
C/D
D/E
|
C/D
D/E
D/E
|
D/E
D/E/V
E/V
|
D/E/V
E/V
|
|
|
|
|
|
|
1000
1500
2200
|
108
158
228
|
D/E
D/E/V
V
|
D/E/V
E/V
|
V
|
|
|
|
|
|
|

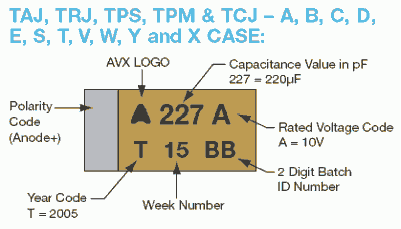

AVX貼片鉭電容標識
|
年份
Year
|
年份代碼
Year Code
|
|
2000
|
M
|
|
2001
|
N
|
|
2002
|
P
|
|
2003
|
R
|
|
2004
|
S
|
|
2005
|
T
|
|
2006
|
U
|
|
2007
|
Y
|
|
|
|
電壓代碼
Voltage Code
|
額定電壓 V(85°C)
Rated Voltage
|
|
F
|
2.5
|
|
G
|
4
|
|
L
|
6.3
|
|
A
|
10
|
|
C
|
16
|
|
D
|
20
|
|
E
|
25
|
|
V
|
35
|
|
T
|
50
|
|
|

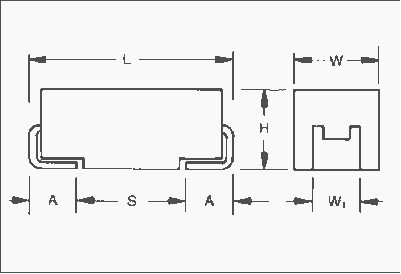

封裝尺寸：毫米（英寸）
|
|
|
|
Code
|
EIA
Code
|
L±0.20 (0.008)
|
W+0.20 (0.008)
-0.10 (0.004)
|
H+0.20 (0.008)
-0.10 (0.004)
|
W1±0.20 (0.008)
|
A+0.30 (0.012)
-0.20 (0.008)
|
S Min.
|
|
A
|
3216-18
|
3.20 (0.126)
|
1.60 (0.063)
|
1.60 (0.063)
|
1.20 (0.047)
|
0.80 (0.031)
|
1.80 (0.071)
|
|
B
|
3528-21
|
3.50 (0.138)
|
2.80 (0.110)
|
1.90 (0.075)
|
2.20 (0.087)
|
0.80 (0.031)
|
1.40 (0.055)
|
|
C
|
6032-28
|
6.00 (0.236)
|
3.20 (0.126)
|
2.60 (0.102)
|
2.20 (0.087)
|
1.30 (0.051)
|
2.90 (0.114)
|
|
D
|
7343-31
|
7.30 (0.287)
|
4.30 (0.169)
|
2.90 (0.114)
|
2.40 (0.094)
|
1.30 (0.051)
|
4.40 (0.173)
|
|
E
|
7343-43
|
7.30 (0.287)
|
4.30 (0.169)
|
4.10 (0.162)
|
2.40 (0.094)
|
1.30 (0.051)
|
4.40 (0.173)
|
|
V
|
7361-38
|
7.30 (0.287)
|
6.10 (0.240)
|
3.45±0.30
(0.136±0.012)
|
3.10 (0.120)
|
1.40 (0.055)
|
4.40 (0.173)
|
|
W1 dimension applies to the termination width for A dimensional area only.
|
|
