電感的工作原理分類及幾種貼片電感的封裝介紹

1. 定義

能產生電感作用的元件統稱為電感原件，常常直接簡稱為電感。它是利用電磁感應的原理進行工作的。 　　

作用:阻交流通直流,阻高頻通低頻(濾波)，也就是說高頻信號通過電感線圈時會遇到很大的阻力，很難通過，而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它。電感線圈對直流電的電阻幾乎為零。



2. 電感的分類

a.按導磁體性質分類:空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈. 　　

b.按工作性質分類:天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉. 　　

c.按繞線結構分類:單層線圈、多層線圈、蜂房式線圈.

d.按電感形式分類：固定電感線圈、可變電感線圈。

另外常常會根據工作頻率和過電流大小，分為JEPSUN高頻電感，功率電感等。



3. 電感線圈感量和誤差的標注方法

1．直標法: 在電感線圈的外殼上直接用數字和文字標出電感線圈的電感量,允許誤差及最大工作電流等主要參數. 　　

2．色標法：即用色環表示電感量，單位為mH，第一二位表示有效數字，第三位表示倍率，第四位為誤差。

4.  工作原理

銅線圈 　　

電感是導線內通過交流電流時，在導線的內部周?chē)a(chǎn)生交變磁通，導線的磁通量與生產此磁通的電流之比。 當電感中通過直流電流時，其周?chē)怀尸F(xiàn)固定的磁力線，不隨時間而變化；

    可是當在線圈中通過交流電流時，其周?chē)鷮⒊尸F(xiàn)出隨時間而變化的磁力線。根據法拉弟電磁感應定律—磁生電來分析，變化的磁力線在線圈兩端會產生感應電勢，此感應電勢相當于一個“新電源”。當形成閉合回路時，此感應電勢就要產生感應電流。由楞次定律知道感應電流所產生的磁力線總量要力圖阻止磁力線的變化的。磁力線變化來源于外加交變電源的變化，故從客觀效果看，電感線圈有阻止交流電路中電流變化的特性。電感線圈有與力學中的慣性相類似的特性，在電學上取名為“自感應”，通常在拉開閘刀開關或接通閘刀開關的瞬間，會發生火花，這自感現象產生很高的感應電勢所造成的。 　　

總之，當電感線圈接到交流電源上時，線圈內部的磁力線將隨電流的交變而時刻在變化著，致使線圈 產生電磁感應。這種因線圈本身電流的變化而產生的電動勢，稱為“自感電動勢”。由此可見，電感量只是一個與線圈的圈數、大小形狀和介質有關的一個參量，它 是電感線圈慣性的量度而與外加電流無關。 　　

代換原則：1、電感線圈必須原值代換（匝數相等，大小相同）。2、貼片電感只須大小相同即可，還可用0歐電阻或?qū)Ь€代換。



5. 使用注意

一、電感類元件，其鐵心與繞線容易因溫升效果產生感量變化,需注意其本體溫度必須在使用規格范圍內.。 　　

   二、電感器之繞線，在電流通過后容易形成電磁場。在元件位置擺放時，需注意使相臨之電感器彼此遠離，或繞線組互成直角，以減少相互間之感應量。 　　

   三、電感器之各層繞線間，尤其是多圈細線，亦會產生間隙電容量，造成高頻信號旁路，降低電感器之實際濾波效果。 　　

   四、以?xún)x表測試電感值與Q值時，為求數據正確，測試引線應盡量接近元件本體。

貼片功率電感

    功率電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。 在電路中主要起濾波和振蕩作用。此類貼片電感又稱為:功率電感,大電流電感。

作用

（1）阻流作用:線圈中的自感電動勢總是與線圈中的電流變化相對抗。主要可分為高頻阻流線圈及低頻阻流線圈。 　　

    （2）調諧與選頻作用:電感線圈與電容器并聯可組成LC調諧電路。即電路的固有振蕩頻率f0與 非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量就在電感、電容之間來回振蕩，這就是LC回路的諧振現象。諧振時由于電路的感抗與容抗等 值又反向，因此回路總電流的感抗最小，電流量最大（指f=f0的交流信號），所以LC諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。



優點是：

1、表面貼裝高功率電感。

2、具有小型化，高品質，高能量?jī)?chǔ)存和低電阻之特性。

3、主要應用在電腦顯示板卡，筆記本電腦，脈沖記憶程序設計，以及DC-DC轉換器上。

4、可提供卷軸包裝適用于表面自動貼裝。

產品特點

由于獨自的構造、線圈技術，實現了低直流阻抗和高容許電流； 　　

應用自動表面裝載； 　　

出色的焊接性和耐環境性； 　　

適用于回流焊； 　　

歐洲RoHS對應品； 　　

包括無鉛端子；



產品特點：貼片功率電感錳鋅大功率電感

1、表面貼裝小型功率電感。

2、體積小，薄型，高能量存儲，低直流電阻。

3、具磁屏蔽耐大電流。

4、卷軸包裝，易于自動化表貼裝。

5、主要應用在掌上電腦，數碼視聽產品以及其它高精度工業設備



產品應用:

    節能燈、防盜器、MODEN、LED、MP3、數碼相機、PDA掌上電腦、電源模塊、EL背光、網絡通訊、電子玩具、衛星接收機、通信設備、傳真機等。

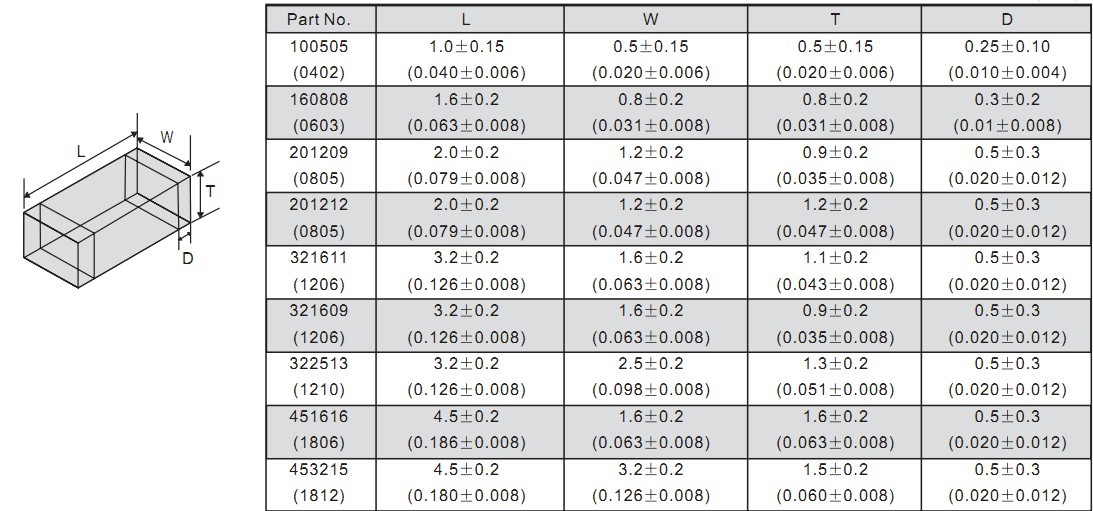

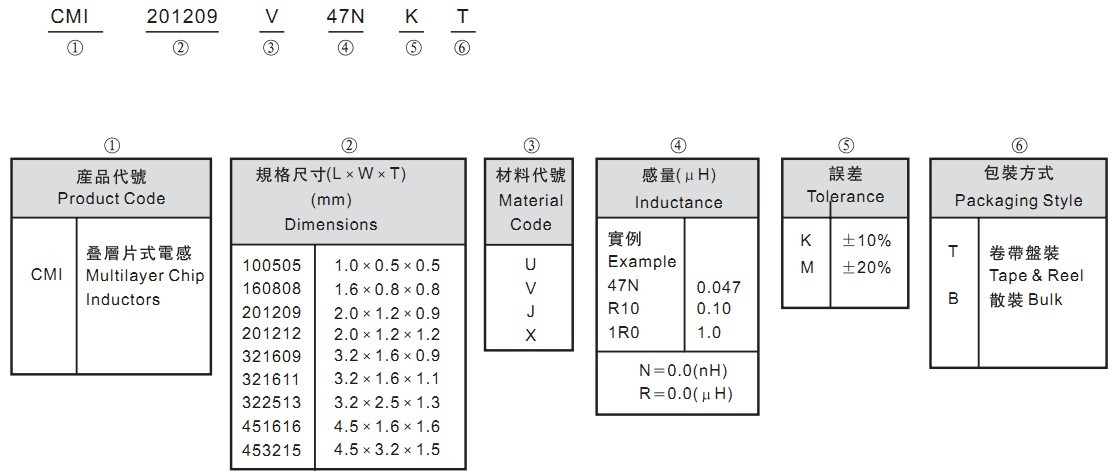

貼片疊層電感型號封裝表示：
