簡單實用開關整流電源電路

簡單實用開關整流電源電路

　　本開關式整流電源的兩路輸出電壓在±20～30V范圍內可調，最太輸出電流l.2A，并具有過濾保護功能。

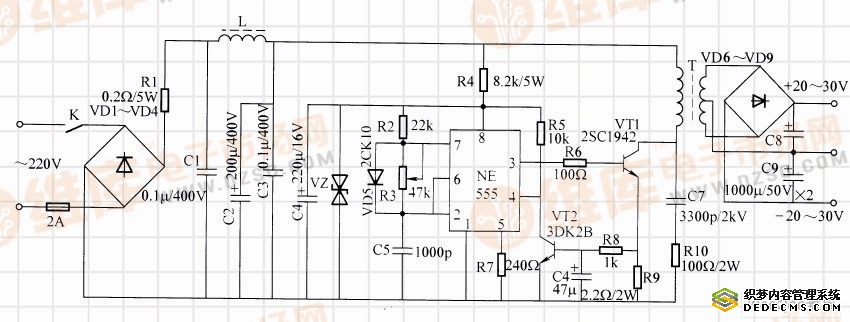

　　電路工作原理：VD1～VD4、C1～C4、RI及L、C1組成整流濾波電路， L用以防止開關電流產生的高頻干擾影響市電線路。NE555和R2～R7、C5、D5組成脈沖產生電路，其頻率約為20kHz，調整R3，即可改變脈沖寬度。R4 和VZ、組成直流穩壓電路，為NE555提供12V工作電壓。大功率開關管VT1和變壓器T等組成開關電路，VT1導通時間由脈沖寬度決定，脈沖寬度變寬，輸出電壓升高；脈沖寬度變窄，輸出電壓降低，調整R3，可使輸出電壓在20～30V變化，V2和R8、R9、C8組成過電流保護電路，當負載過重或有短路時，VT2導通，NE555停止脈沖輸出，從而保護了VT1。G、R1是防止VT1的c－e極間擊穿的保護電路。VD6～VD9和C8、C9組成高頻橋式整流電路。如果需要穩壓，只要在整流電路后加裝三端穩壓器即可。
　　元器件選擇：VZ用穩壓值在12V左右、功率大于或等于lW的穩壓二極管。如用2CW21H等VI選用VBRceo≥800V、VBRbco≥l500V高反壓大功率開關管，要求β≥60。VD1～VD4用IA／40OV整流二極管，如用1N4004、lN40O7等；VD6～VD9采用高頻整流二極管，如用2CZ2O、2CN1等。GZL用直徑30mm磁缸罐，用直徑0.45mm漆包線平繞100匝，T用E14×l4mm鐵氧體鐵心，一次尾連接后作為公共地線。
