壓敏電阻的分類作用及貼片壓敏電阻的封裝型號
壓敏電阻的定義：
“壓敏電阻"是中國大陸的名詞，意思是在一定電流電壓范圍內電阻值隨電壓而變，或者是說"電阻值對電壓敏感"的阻器。英文名稱叫“Voltage Dependent Resistor”簡寫為“VDR”, 或者叫做“Varistor"。壓敏電阻器的電阻體材料是半導體，所以它是半導體電阻器的一個品種?，F(xiàn)在大量使用的"氧化鋅"（ZnO）壓敏電阻器，它的主體材料有二價元素（Zn）和六價元素氧（O）所構成。所以從材料的角度來看，氧化鋅壓敏電阻器是一種“Ⅱ-Ⅵ族氧化物半導體”。 在中國臺灣，壓敏電阻器稱為"突波吸收器",有時也稱為“電沖擊（浪涌）抑制器（吸收器）”。
壓敏電阻器的應用原理
壓敏電阻器是一種具有瞬態電壓抑制功能的元件，可以用來 代替瞬態抑制二極管、齊納二極管和電容器的組合。壓敏電阻器可以對IC及其它設備的電路進行保護，防止因靜電放電、浪涌及其它瞬態電流（如雷擊等）而造成 對它們的損壞。使用時只需將壓敏電阻器并接于被保護的IC或設備電路上，當電壓瞬間高于某一數值時，壓敏電阻器阻值迅速下降，導通大電流，從而保護IC或 電器設備；當電壓低于壓敏電阻器工作電壓值時，壓敏電阻器阻值極高，近乎開路，因而不會影響器件或電器設備的正常工作。
保護用壓敏電阻的基本性能
（1）保護特性，當沖擊源的沖擊強（或沖擊電流Isp=Usp/Zs)不超過規定值時，壓敏電阻的限制電壓不允許超過被保護對象所能承受的沖擊耐電壓（Urp）。
（2）耐沖擊特性，即壓敏電阻本身應能承受規定的沖擊電流，沖擊能量，以及多次沖擊相繼出現時的平均功率。
（3）壽命特性有兩項，一是連續工作電壓壽命，即壓敏電阻在規定環境溫度和系統電壓條件應能可靠地工作規定的時間（小時數）。二是沖擊壽命，即能可靠地承受規定的沖擊的次數。
（4）壓敏電阻介入系統后，除了起到"安全閥"的保護作用外，還會帶入一些附加影響，這就是所謂"二次效應"，它不應降低系統的正常工作性能。這時要考慮的因素主要有三項，一是壓敏電阻本身的電容量（幾十到幾萬PF），二是在系統電壓下的漏電流，三是壓敏電阻的非線性電流通過源阻抗的耦合對其他電路的影響。
壓敏電阻的分類及作用
根據使用目的的不同，可將壓敏電阻區分為兩大類：①保護用壓敏電阻，②電路功能用壓敏電阻。
1保護用壓敏電阻
（1） 區分電源保護用，還是信號線，數據線保護用壓敏電阻器，它們要滿足不同的技術標準的要求。
（2） 根據施加在壓敏電阻上的連續工作電壓的不同，可將跨電源線用壓敏電阻器可區分為交流用或直流用兩種類型，壓敏電阻在這兩種電壓應力下的老化特性表現不同。
（3） 根據壓敏電阻承受的異常過電壓特性的不同，可將壓敏電阻區分為浪涌抑制型，高
功率型和高能型這三種類型。
★浪涌抑制型：是指用于抑制雷電過電壓和操作過電壓等瞬態過電壓的壓敏電阻器，這種瞬態過電壓的出現是隨機的，非周期的，電流電壓的峰值可能很大。絕大多數壓敏電阻器都屬于這一類。
★高功率型：是指用于吸收周期出現的連續脈沖群的壓敏電阻器，例如并接在開關電源變換器上的壓敏電阻，這里沖擊電壓周期出現，且周期可知，能量值一般可以計算出來，電壓的峰值并不大，但因出現頻率高，其平均功率相當大。
★高能型：指用于吸收發電機勵磁線圈，起重電磁鐵線圈等大型電感線圈中的磁能的壓敏電壓器，對這類應用，主要技術指標是能量吸收能力。
壓敏電阻器的保護功能，絕大多數應用場合下，是可以多次反復作用的，但有時也將它做成電流保險絲那樣的"一次性"保護器件。例如并接在某些電流互感器負載上的帶短路接點壓敏電阻。
2電路功能用壓敏電阻
壓敏電阻主要應用于瞬態過電壓保護，但是它的類似于半導體穩壓管的伏安特性，還使它具有多種電路元件功能，例如可用作：
（1）直流高壓小電流穩壓元件，其穩定電壓可高達數千伏以上，這是硅穩壓管無法達到的。（2）電壓波動檢測元件。
（3）直流電瓶移位元件。
（4）均壓元件。
（5）熒光啟動元件
保護用壓敏電阻的基本性能
（1）保護特性，當沖擊源的沖擊強（或沖擊電流Isp=Usp/Zs)不超過規定值時，壓敏電阻的限制電壓不允許超過被保護對象所能承受的沖擊耐電壓（Urp）。
（2）耐沖擊特性，即壓敏電阻本身應能承受規定的沖擊電流，沖擊能量，以及多次沖擊相繼出現時的平均功率。
（3）壽命特性有兩項，一是連續工作電壓壽命，即壓敏電阻在規定環境溫度和系統電壓條件應能可靠地工作規定的時間（小時數）。二是沖擊壽命，即能可靠地承受規定的沖擊的次數。
（4）壓敏電阻介入系統后，除了起到"安全閥"的保護作用外，還會帶入一些附加影響，這就是所謂"二次效應"，它不應降低系統的正常工作性能。這時要考慮 的因素主要有三項，一是壓敏電阻本身的電容量（幾十到幾萬PF），二是在系統電壓下的漏電流，三是壓敏電阻的非線性電流通過源阻抗的耦合對其他電路的影 響。
壓敏電阻的過熱保護及技術指標
對信號傳輸線路，進行ESD防護，須考慮：
（1）壓敏電阻最大工作電壓大于電路工作電壓；
（2）壓敏電阻電容量與信號傳輸速率相匹配，即壓敏電阻在信號傳 輸時，對信號沒有衰減；（3）壓敏電阻耐ESD能力與整機要求相符。
對電源線路，進行感應過電壓、操作過電壓防護，須考慮：
（1）壓敏電阻最大工作電壓大 于電路工作電壓；
（2）壓敏電阻的最大峰值電流、能量耐量須大于電路中可能出現的感應過電壓、操作過電壓幅值。在電路結構、空間位置、設計成本許可的條件 下，盡可能選用電容量大或尺寸大的產品。
實際上，任何一種片式氧化鋅壓敏電阻，均能進行感應過電壓、操作過電壓、ESD防護。
壓敏電阻過熱保護技術主要有以下幾種：
(1)熱熔保險絲技術。該技術是將用蠟保護的低熔點金屬通過一定的工藝裝在壓敏電阻上，在壓敏電阻漏電流過大，溫度升高到一定程度時，低熔點金屬熔斷，從而將壓敏電阻從電路中切除，可以有效地防止壓敏電阻起火燃燒。但熱熔保險絲存在可靠性問題，而且在加強熱循環的環境里約只有5年可靠壽命。在熱循環的環境中，熱熔保險絲需定期更換以維持正常運行。
(2)利用彈簧拉住低熔點焊錫技術。這種技術是目前絕大多數防雷器廠家的限壓型SPD采用的技術，在壓敏電阻的引腳處增加一個低熔點焊錫焊接點，然后用一根彈簧將這個焊接點拉住，在壓敏電阻漏電流過大，溫度升高到一定程度時，焊接點的焊錫熔斷，在彈簧的拉力作用下焊接點迅速分離，從而將壓敏電阻從電路中切除，同時聯動告警觸點，發出告警信號。因?yàn)榈腿埸c(diǎn)金屬在受力點會流動和產生裂縫，處于彈簧拉力中的低熔點焊錫接點的焊錫同樣會流動和產生裂縫，因此這種裝置的最大問題是焊錫會老化，從而導致裝置會無故斷開。
(3)溫度保險絲技術。該技術將壓敏電阻和溫度保險絲串 聯封裝在一起，利用熱傳導將漏電流在壓敏電阻上產生的熱量傳導溫度保險絲上，在溫度升高至溫度保險絲的設定溫度時，溫度保險絲熔斷，將壓敏電阻從電路中切 除。溫度保險絲除了有同樣有壽命和可靠性的問題外，利用溫度保險絲對壓敏電阻進行過熱保護還存在以下問題：熱傳導路徑長，響應速度過慢，熱量是通過一定的 熱傳導介質（填充材料）、溫度保險絲殼體，溫度保險絲的內部填充材料，然后才傳到溫度保險的熔體上，因此決定了溫度保險絲的響應速度教慢。
(4)隔離技術。該技術將壓敏電阻裝在一個密閉的盒體內，與其它電路相隔離，防止壓敏電阻煙霧和火焰的蔓延。在各種后備保護都失靈的情況下，隔離技術也不失為一種簡單而行之有效的方法，但需要占用教大的設備空間，同時也要防止煙霧和火焰從盒體引線開孔的地方冒出來。
(5)灌封技術。為防止壓敏電阻在失效時會冒煙、起火和爆炸，一些廠商采用該技術將壓敏電阻灌封起 來，但由于壓敏電阻在失效時內部會出現拉弧，導致密封材料失效，并產生碳，碳的產生又會使電弧得以維持，這樣往往會導致設備內部短路及熏黑，甚至導致整個 設備機房嚴重熏黑。實驗表明：壓敏電阻套熱縮套管后，由于壓敏電阻的散熱受到影響，其最大耗散功率降低，從而影響了壓敏電阻的工頻電壓耐受能力，從另一個角度來說，散熱受到影響也會加速壓敏電阻的老化，影響壓敏電阻的使用壽命。
壓敏電阻的選用
選用壓敏電阻器前，應先了解以下相關技術參數：標稱電壓是指在規 定的溫度和直流電流下，壓敏電阻器兩端的電壓值。漏電流是指在25℃條件下，當施加最大連續直流電壓時，壓敏電阻器中流過的電流值。等級電壓是指壓敏電阻 中通過8／20等級電流脈沖時在其兩端呈現的電壓峰值。通流量是表示施加規定的脈沖電流（8／20μs）波形時的峰值電流。浪涌環境參數包括最大浪涌電流 Ipm（或最大浪涌電壓Vpm和浪涌源阻抗Zo）、浪涌脈沖寬度Tt、相鄰兩次浪涌的最小時間間隔Tm以及在壓敏電阻器的預定工作壽命期內，浪涌脈沖的總 次數N等。

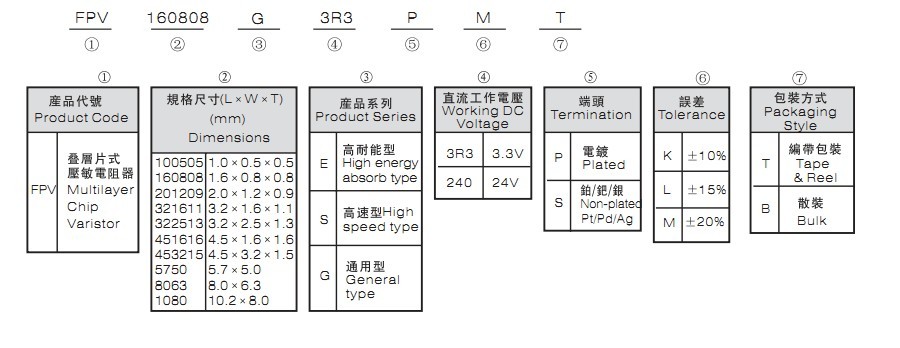

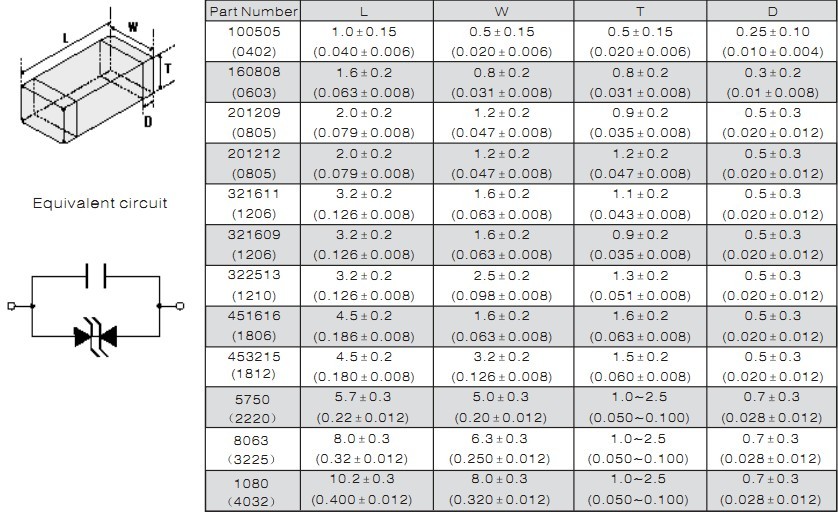

貼片壓敏電阻的封裝及尺寸大小
