廣東風華高新科技股份有限公司是全球八大片式元器件制造商之一、中國電子百強企業。主要產品有片式多層陶瓷電容器、片式電阻器、片式電感器、超小型鋁電解電容器等。廣泛應用在通信、計算機、消費類電子、工業控制、儀器儀表、電力等電子行業的各種產品中。
P&S力源是廣東風華高新科技股份有限公司中國區授權代理商，為您提供原廠生產的片式多層陶瓷電容器、片式電阻器等產品，我們確保所售產品均出自原始制造商，產品符合歐盟ROHS指令要求。
|
| |
|
|
| |
片式電阻器產品系列（參數僅供參考，請以廠商產品數據手冊為準）
| 產品系列 |
封裝 |
阻值范圍 |
精度（耐壓） |
溫度系數 |
| 常規厚膜片式固定電阻器 |
0402、0603、0805、1206
1210、1812、2010、2512 |
1Ω～10MΩ，0Ω跨接電阻，E-24和E-96系列 |
±1%、±2%、±5%、±10%、≤50mΩ（跨接電阻） |
±100ppm、±200ppm、±250ppm、±400ppm |
| 超低阻值厚膜片式固定電阻器 |
0402、0603、0805、1206
1210、1812、2010、2512、1225、3720、7520 |
0.5 mΩ～1000mΩ |
±1%、±2%、±3%、±5% |
±50ppm～±600ppm |
| 高精度厚膜片式固定電阻器 |
0402、0603、0805、1206 |
1Ω～10MΩ，E-24和E-96系列 |
±0.5%、±1% |
±50ppm |
| 功率型厚膜片式電阻器 |
0402、0603、0805、1206
1210、1812、2010、2512 |
0.5Ω～1000Ω |
±1%、±2%、±3%、±5%、±10% |
±50ppm～±500ppm |
| 高壓厚膜片式固定電阻器 |
0603、0805、1206
1210、1812、2010、2512 |
20KΩ～100MΩ，E-24系列 |
±5%、±10%
（300-1000V） |
±250ppm、±500ppm
|
| 厚膜片式網絡電阻器 |
4端2阻、8端4阻、10端8阻 |
1Ω～10MΩ，E-24系列，0Ω跨接電阻 |
±1%、±2%、±5%、±10%、≤50mΩ（跨接電阻） |
±250ppm、±400ppm |
|
| |
片式電容器產品系列（參數僅供參考，請以廠商產品數據手冊為準）
| 產品系列 |
封裝 |
容值范圍 |
精度 |
耐壓 |
| 通用型COG(NPO)/COH片式電容器 |
0402、0603、0805、1206 |
0.5pF～5600pF |
±5%、±2%、±0.25pF、±0.10pF、±0.50pF |
6.3-50V |
| 通用型X7R片式電容器 |
0402、0603、0805、1206 |
100pF～47uF |
±5%、±10%、±20% |
6.3-50V |
| 通用型Y5V片式電容器 |
0402、0603、0805、1206 |
1000pF～47uF |
±20%、-20%～+80% |
6.3-50V |
| 大容量X5R、Y5V片式電容器 |
1206、1210、1808、1812、2220、2225 |
1uF～100uF |
±5%、±10%、±20%、-20%～+80% |
6.3-50V |
| 通用型CQ/CF高Q值高頻片式電容器 |
0402、0603、1206、1210、1812、2225 |
0.5pF～1000pF |
±5%、±2%、±0.25pF、±0.10pF、±0.50pF |
25-50V
|
|
| |
|
|
| |
 片式電阻器產品系列 |
| 常規厚膜片式固定電阻器 |
功率型厚膜片式電阻器 |
 |
體積小、重量輕 |
|
最高功率可達3W |
|
適應再流焊與波峰焊 |
|
最低TCR為±50 PPM/℃ |
|
電性能穩定、可靠性高 |
|
適應再流焊與波峰焊 |
|
裝配成本低，并與自動裝貼設備匹配 |
|
裝配成本低，并與自動裝貼設備匹配 |
|
機械強度高、高頻特性優越 |
|
適于作電流探測用電阻器如電源電路、發動機用電路等 |
|
符合RoHS指令要求 |
|
機械強度高、高頻特性優越 |
| |
|
符合RoHS指令要求 |
| 超低阻值厚膜片式固定電阻器 |
|
|
|
阻值范圍：0.5～1000mΩ |
高壓厚膜片式固定電阻器 |
|
最低TCR為±50PPM/℃ |
|
高電壓 |
|
適應再流焊與波峰焊 |
|
體積小、重量輕 |
|
電性能穩定，可靠性高 |
|
適應再流焊與波峰焊 |
|
裝配成本低，并與自動裝貼設備匹配 |
|
電性能穩定，可靠性高 |
|
機械強度高、高頻特性優越 |
|
裝配成本低，并與自動裝貼設備匹配 |
|
符合ROHS指令要求 |
|
符合ROHS指令要求 |
| |
|
|
|
| 高精度厚膜片式固定電阻器 |
厚膜片式網絡電阻器 |
|
阻值誤差可高達0.5% |
|
體積小、重量輕 |
|
溫度系數可高達50ppm |
|
適應再流焊與波峰焊 |
|
體積小、重量輕 |
|
電性能穩定可靠性高 |
|
適應再流焊與波峰焊 |
|
裝配成本低并與自動裝貼設備匹配 |
|
電性能穩定可靠性高 |
|
機械強度高、高頻特性優越 |
|
裝配成本低并與自動裝貼設備匹配 |
|
符合ROHS指令要求 |
|
機械強度高、高頻特性優越 |
|
|
|
符合ROHS指令要求 |
|
|
|
| |
| 片式電容器產品系列 |
| 通用型COG(NPO)/COH片式電容器 |
大容量X5R、Y5V片式電容器 |
|
電性能穩定，在-55℃～125℃溫度范圍內，溫度系數為±30 —±60ppm/℃ |
|
電容量較大，比容大 |
|
疊層獨石結構，具有高可靠性 |
|
疊層獨石結構，具有高可靠性 |
|
適用于低損耗，穩定性要求高的高頻電路 |
|
適用于各種濾波和旁路電路 |
|
裝配成本低，并與自動裝貼設備匹配 |
|
優良的焊接性和耐焊性，適應再流焊與波峰焊 |
|
優良的焊接性和耐焊性，適應再流焊與波峰焊 |
|
符合ROHS指令要求 |
|
符合ROHS指令要求 |
|
|
| |
通用型CQ/CF高Q值高頻片式電容器 |
| 通用型X7R片式電容器 |
|
1MHz～3GHz高工作頻率，高Q值 |
|
電性能較穩定，在-55℃～125℃溫度范圍內，溫度特性為±15% |
|
適用于高頻RF電路和高Q值，低ESR，高頻微波電路 |
|
疊層獨石結構，具有高可靠性 |
|
疊層獨石結構，具有高可靠性 |
|
適用于各種濾波，耦合電路 |
|
優良的焊接性和耐焊性，適應再流焊與波峰焊 |
|
優良的焊接性和耐焊性，適應再流焊與波峰焊 |
|
符合ROHS指令要求 |
|
符合ROHS指令要求 |
|
|
| |
|
|
|
| 通用型Y5V片式電容器 |
|
|
|
在-25℃～85℃溫度范圍內，溫度特性為+30%,-80% |
|
|
|
疊層獨石結構，具有高可靠性 |
|
|
|
適用于各種濾波電路 |
|
|
|
優良的焊接性和耐焊性，適應再流焊與波峰焊 |
|
|
|
符合ROHS指令要求 |
|
|
|
| |
|
|
| |
|

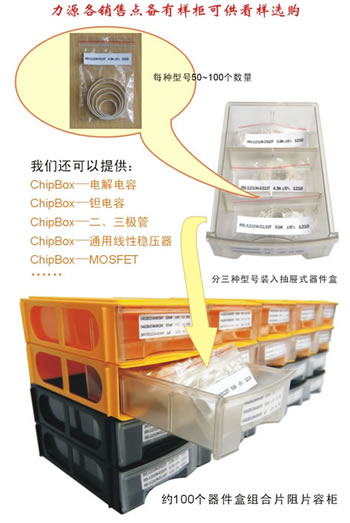

常用片阻片容柜ChipBox介紹
片式電阻器和片式電容器是當代電子產品中最常用的基本被動器件之一，雖然它們價值低廉，但缺少一個整機同樣可 能無法正常運行。由于片阻片容本身值比較多，加上封裝、精度以及耐壓等參數，型號多達上千個，加之這類器件體積太小，不宜管理存放，因此，工程師在產品開 發過程中，經常為了尋找一個片阻花費很多時間，或者因為缺少某個型號而導致開發試驗不能及時進行。
ChipBox是力源專門為開發工程師量身定做的常用片阻片容柜，它選取0402、0603、0805、 1206四種常用封裝，日常開發使用率較高的約200-300個型號，每種50-100個數量，分拆后獨立包裝，分別加貼型號、參數標識，裝入到行業流行 的抽屜式器件盒，每盒可以放三種型號，約100個器件盒組合成開發階段適用的常用片阻片容柜，方便開發工程師選用。由于力源可以提供小批量片阻片容或包含 片阻片容的單個器件盒，因此，客戶可以通過購買小批量片阻片容或這種器件盒來不斷補充器件數量或充實自己ChipBox的型號。
|
|
| |
