貼片電容是電子設備中大量使用的電子元件之一，廣泛應用于隔直，耦合，旁路，濾波，調諧回路，能量轉換，控制電路等方面，如筆記本、主板、手機、數字照相機等一般電子回路及高電壓回路、液晶Backlight之變換器回路。

    貼片式電容有貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容

三種貼片式電容介紹

    貼片式陶瓷電容無極性，容量也很?。≒F級），一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻（因此有時候我們也稱之為“貼片電容”），但貼片電容上沒有代表容量大小的數字。

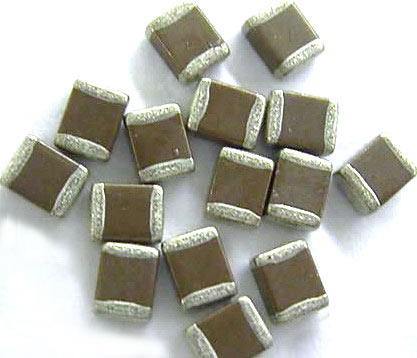

貼片式陶瓷電容器

    貼片式鉭電容的特點是壽命長。耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中。

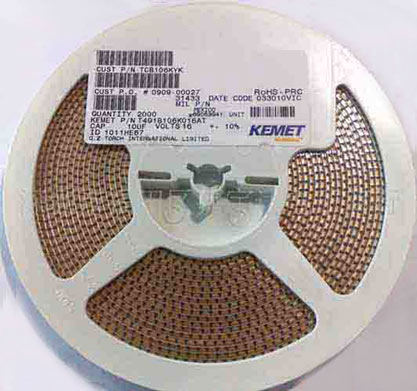

貼片鉭電容

    貼片鉭電容與陶瓷電容相比，其表面均有電容容量和耐壓標識，其表面顏色通常有黃色和黑色兩種。譬如100-16即表示容量100μF，耐壓16V。

    貼片式鋁電解電容擁有比貼片式鉭電容更大的容量，其多見于顯卡上，容量在300μF~1500μF之間，其主要是滿足電流低頻的濾波和穩壓作用。

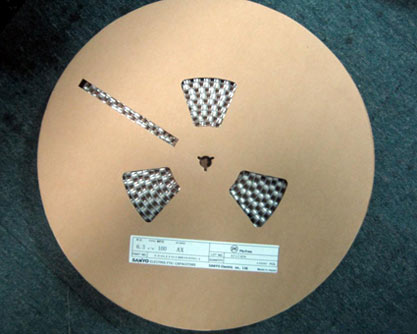

貼片式鋁電解電容

    直立電容和貼片電容的區別

    無論是插件還是貼片式的安裝工藝，電容本身都是直立于PCB的， 根本的區別方式是貼片工藝安裝的電容，有黑色的橡膠底座。貼片式的好處主要在于生產方面，其自動化程度高，精度也高，在運輸途中不像插件式那樣容易受損。 但是貼片工藝安裝需要波峰焊工藝處理，電容經過高溫之后可能會影響性能，尤其是陰極采用電解液的電容，經過高溫后電解液可能會干枯。

    特點：

    積層陶瓷電容器MLCC是長年累積材料技術及合理的生產技術制造之高信賴性制品。小型、薄型、輕量、大容量化，寸法精度優,自動裝著高生產性佳。殘留電感值小，周波數特性良好。

    分類：

    （1）常規/General purpose

    電介質:NP0,X7R,Y5V

    尺寸:0402,0603,0805,1206,1210,1812

    電容值:0.5pF~0.82uF

    額定電壓:10V,16V,25V,50,100V

    （2）高容/High capacitance

    電介質:X7R,X5R,Y5V

    電容值:1uF~100uF

    （3）中高壓電容/Middle & high voltage

    電介質:NP0,X7R,Y5V

    額定電壓:200V,250V,500V,630V，1kV,2kV,3kV

    （4）高頻電容/High Q & low ESR(HH series)

    電介質:NP0

    尺寸:0402,0603

    電容值:0.5pF~3300pF

    額定電壓:16V,25V,50V

    （5）排容/Capacitorarrays

    電介質:NP0,X7R,Y5V

    尺寸:0603x4

    電容值:10pF~0.1uF
