引言
　　隨著表面貼裝技術（SMT）及便攜式電子產品迅猛發展，近年來開發出各種尺寸小、性能好的貼片式元器件（SMD），貼片式多層陶瓷電容器（MLCC）就是十分出色的貼片式元件之一。由于它有極好的性能、多種不同的品種、規格齊全、尺寸小、價格便宜，并且有可能取代鋁電解電容器及鉭電解電容器等特點，得到極其廣泛的應用。
　　本文介紹MLCC的主要參數、特性、應用指南，便于用戶正確選擇及應用。
工作溫度范圍及溫度特性
　　根據所用介質材料的不同，MLCC的工作溫度范圍及溫度特性（用溫度系數或電容量變化百分比來表示）如表1所示，不同介質材料的溫度特性曲線分別如圖1～5所示。
　　按美國電工協會（EIA）標準，不同介質材料的MLCC按溫度穩定性分成三類：超穩定級（工類）的介質材料為COG或NPO；穩定級（II類）的介質材料為X7R；能用級（Ⅲ）的介質材料Y5V。

精度等級及代碼
　　MLCC的精度（允差）等級分成9級，如表2所示。這里要注意的是溫度穩定性類別與允差是有關的，并且其電容量的基數也不同，如表2所示。電容量數如表3所示。
　　COG(NPO)I類的電容量較小，一般在2200pF以下（最大值0.1μF）；X7RⅡ類的電容量一般在100pF～2.2μF之間；Y5VⅢ類的電容量范圍較大，一般為1000pF～100μF。
額定電壓（耐壓）
　　MLCC有耐高壓品種，JOHANSON公司有容量10pF～0.68μF、耐壓范圍為500～5000V的系列。一般常用的耐壓范圍為10～200V（250V），但最常用的耐壓范圍是10～50V。

　　這里要注意的是，耐壓高電容器的容量小，如耐壓達200V，其容量小于 3.3μF；大容量（25～100μF）電容器，其耐壓不超過25V。所選的電容器的額定電壓必須大于最大工作電壓。

尺寸及尺寸代碼
　　MLCC的外形非常標準，如圖6所示。常用的尺寸代碼如表4所示（以JOHANSON公司16～200V產品為例）。
　　某些容量大的電容器要用兩個或三個電容器堆疊并聯而成（最多堆疊5個）。以NIPPON CHEMI-CON公司的THP系列為例，共有三種形式：A、B、C其外形如圖7所示，尺寸如表5所示。
　　THP型1～100μF電容器的不同耐壓及封裝型式如表6所示。
MLCC的主要特點
　　1.等效串聯電阻（ESR）小，阻抗（Z）低

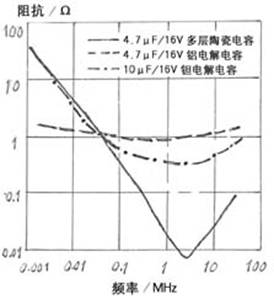

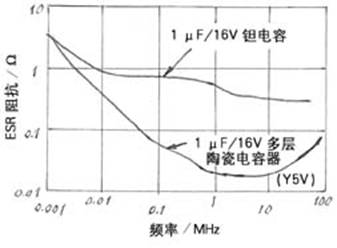

　　一種低阻抗型0.1μFMLCC（X7R）在不同頻率時的ESR及Z的特性曲線如圖8所示。從圖中可以看出：在10MHz頻率左右有較低的ESR（小于 0.02Ω）及Z（0.04Ω）。圖9是在額定電壓和電容量相同的情況下，鉭電解電容器與Y5V（III類）MLCC在不同頻率下的ESR的比較：在 0.1～10Mhz范圍內，MLCC的ESR要比鉭電解電容器小幾十倍。圖10是4.7μF的MLCC，47μF的鋁電解電容器及10μF的鉭電解電容器在不同頻率時的阻抗（Z）比較。從圖中可以看出在0.1～10MHz范圍內，4.7μF的MLCC遠比10倍容量的鋁電解電容器及2倍以上容量的鉭電解電容器阻抗要小得多。因此，在高頻工作條件下，它有可能取代尺寸大或價格高的鋁電解電容器或鉭電解電容器，并有更好的性能。

　　2.額定紋波電流大
　　電容器的一個重要功能是用做平滑濾波器，因此額定紋波電流大小是一個重要性能指標。在設計濾波電路中，電容器的額定紋波電流要大于電路的最大紋波電流。由于MLCC的ESR小，因此它的額定紋波電流大。這里舉一個實例來說明。1500μF/25V的鋁電解電容器的額定紋波電流（100kHz、105℃）為1.95A，而THC系列15μF/25V的MLCC的額定紋波電流是2A（電容量要差100倍?。＿@是因?yàn)镸LCC在100kHz時的ESR小于 0.01Ω，大電流的充、放電不會使電容器因過熱而損壞。
　　NIPPON CHEMI-CON公司的THC系列的額定紋波電流與電容器的尺寸代碼關系如表7所示。可以看出尺寸雖小但額定紋波電流不低。
　　3.品種、規格齊全
　　MLCC的品種、規格齊全。有耐高壓系列（500～5000V）、EMI濾波系列、低阻抗系列、有高精度調諧系列（RF頻段）及多個電容器陣列，適合各方面應用。
　　4.尺寸?。蛪?0V）
　　MLCC中0402尺寸的電容器的容量可達0.047μF(X5R)、0.1μF(Y5V)，0603尺寸的可達1μF（Y5V），0805尺寸的可達2.2μF（Y5V）。這對便攜產品節省空間具有很大意義，而且10V的耐壓也很適合便攜應用。
　　5.無極性
　　由于無極性，其裝配更為方便。
　　這里將幾種電容器的ESR及漏電流作一個比較，如表8所示。
應用領域
　　MLCC可適用于各種電路，如振蕩電路、定時或延時電路、耦合電路、去耦電路、平濾濾波電路、抑制高頻噪聲電路、旁路等。近年來還在DC/DC變換器電路、電荷泵變換器電路中得到了極其廣泛的應用。這些電源電路中的工作頻率已提高到1～3MHz，在這個頻率范圍內MLCC有極好的性能，它不僅減小了能量損耗、紋波電壓，提高了轉換頻率，并且體積小，成本低（取代了鉭電解），這對便攜產品具有重要意義。

選用及應用指南
　　選擇MLCC有六個參數：電容量、耐壓、介質材料、精度等級、尺寸代碼及包裝（與裝配機械協調）。本文已介紹前五個參數，可以根據電容器在電路中的工作溫度、工作電壓、電路精度要求等條件，參數上述表格、資料選擇合適的MLCC。
　　在應用中要設計焊盤尺寸，并確定焊接工藝以保證焊接質量。這里介紹焊盤尺寸及三種不同焊接的溫度特性。
　　MLCC的焊盤尺寸設計可參考圖11及表9。
　　MLCC的焊接可采用回流焊、氣相同流焊及波峰焊，其加溫特性如圖12～圖14所示。
　　有少數設計者在選擇電容器時提出過高的精度要求及耐壓要求；時有選擇電容量較偏僻的情況。這樣往往會造成成本過高或延長采購周期。因此，在設計過程中應充分了解市場供應情況，以免造成生產周期的延長及生產成本的增加。
