貼片電容和貼片電阻在外觀上如何區別?

貼片電阻一樣,貼片電容同樣是在電子電路中應用極為廣泛的無源電子元器件之一。本文將以國內主要被動元器件制造商風華高科為例,單純從常見的陶瓷疊層貼片電容(MLCC)和貼片電阻(本文特指厚膜和薄膜貼片電阻兩類)外觀方面的異同進行說明,以便識別。作為一個普及性質說明,主要針對新入行的電子行業從業人員,有經驗的請繞過,也歡迎指正。本資料由原廠直接授權的風華代理商南京南山電子商務部整理發布,如有不當之處歡迎指正。如有疑問可通過南山主網站www.linkedfarm.cn咨詢在線客服。

貼片電容和貼片電阻在外觀上的相同點:

1、兩者在外形上很相似,都是長方體。下圖分別是貼片電阻和貼片電容的實物圖片。
2、貼片電阻器的規格尺寸(主要指長度和寬度)與貼片電容大部分都相同,例如市場上常見的規格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。

貼片電阻與貼片電容外觀上有哪些不同呢?

1、顏色:陶瓷貼片電容表面本體顏色一般是黃色。而貼片電阻的本體顏色為黑色(合金貼片電阻的本體是金屬,也會有其他顏色,例如綠色)。
2、本體絲印:貼片電容由于制造工藝中需要在高溫中燒制,因此無法在電容本體上打上標示。而貼片電阻本體上一般都有絲印標示。該打標一般為三位或四位數字,其含義是阻值代碼,其前2位或者前三位是有效數字,最后一位是有效數字后面零的個數。詳見如何通過貼片電阻本體識別標稱阻值。
3、規格尺寸:盡管1210等較小規格書尺寸都相同,但是1210以上卻不盡相同,貼片電容可選的規格尺寸更豐富一些,如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而貼片電阻較大封裝常見的只有2010和2512兩種。

下面是兩個實物圖片,可以直觀的看出兩者之間的區別:

常規厚膜貼片電阻圖片
常規厚膜貼片電阻圖片

薄膜電阻實物圖片
薄膜電阻實物圖片

貼片合金電阻實物圖片
貼片合金電阻實物圖片

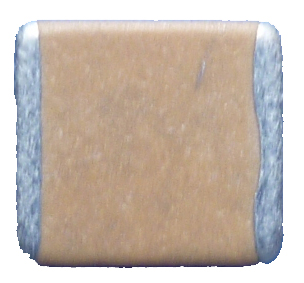

1206貼片電容實物照片
1206貼片電容實物照片

貼片安規電容實物照片
貼片安規電容實物照片

以上整理未必涵蓋兩者的所有外觀不同。要更全面了解貼片電容和貼片電阻的區別,建議通過以下鏈接查閱風華高科原廠規格書。
貼片電容規格書下載地址:http://www.linkedfarm.cn/tiepiandianrong.html
貼片電阻規格書下載地址:http://www.linkedfarm.cn/tiepiandianzu.html

如果您在選型方面有疑問,歡迎直接致電025-52188228轉8016,找南京南山技術部咨詢。南京南山擁有國內一流的片式元器件選型團隊和無源器件例行檢測實驗室,相信會對您的設計選型提供有價值的技術支持。
